Figura 1: Fotografia da Lua feita pelo método Afocal.
O método afocal de astrofotografia consiste simplesmente em tirar fotografias conectando a sua câmera digital (ou celular) diretamente à ocular do telescópio. Esse método é bom para tirar fotos da Lua (veja a figura 1), do Sol (com filtros especiais) e dos planetas. Mostrarei aqui nesse post como fazer a fotografia afocal da Lua usando um celular e um dispositivo que fixa o aparelho a ocular, como o visto na figura 2.
Figura 2: Suporte para celular.
Apesar de existirem muitas boas fotos tiradas com o celular apenas segurado-o com as mãos eu prefiro usar o suporte, pois além de poupar o tempo de procurar o foco da ocular a cada foto, evita que as fotos saiam tremidas e desfocadas. Veja, na figura 3, o celular fixado no suporte.
Figura 3: Celular fixado no suporte e já acoplado ao telescópio.
Vejamos passo a passo como fazer uma fotografia afocal usando o celular:
- Fixe a ocular no suporte como na figura Figura 4.
Figura 4: Ocular fixada no suporte.
NOTA: Eu fiz uma pequena modificação no suporte adicionando um parafuso para permitir a fixação de oculares 0,965 “ do padrão japonês.
- Coloque o celular no suporte e usando o seu software de fotografia procure ajustar o suporte de forma que o campo da ocular fique bem colocado na tela do celular. Para ver se o campo da ocular está bem colocado aponte o celular para alguma fonte de luz e veja se o campo circular da ocular aparece completo na tela do mesmo. Veja a figura 5.
Figura 5: Campo da ocular mostrado na tela do celular.
Certifique-se de que o celular e a ocular estão bem fixados para evitar acidentes com o seu aparelho.
- Com o telescópio já apontando para o objeto acople o conjunto ocular+suporte+celular ao telescópio. Veja a figura 6.
Figura 6: Conjunto ocular+suporte+celular acoplado ao telescópio.
- Centralize bem o objeto no campo da ocular e faça o foco do objeto de forma que ele fique o mais nítido possível.
- Use o temporizador de disparo de seu celular em 10s para evitar as vibrações da montagem após o disparo.
- Dispare e faça a sua astrofotografia, veja a figura 7.
Figura 7:Fotografia feita com um celular pelo método afocal.
- Depois faça o tratamento de sua imagem usando um software de sua preferência. Eu uso o Photo Filtre (você o encontra em nossa página de download), que é um software gratuito, muito simples e intuitivo de usar. Veja na figura 8 a imagem da figura 7 tratada. Geralmente faço o tratamento ajustando brilho, contraste e o Gama da imagem.
Figura 8: Imagem final obtida tratada no software Photo Filtre.
Uma dica importante é sobre o software de fotografia do seu celular. O ideal é que o software possua um controle manual de exposição, abertura e ISO simulando uma câmera DSLR. Esses comandos são muito importantes para se ter uma imagem nítida e com a quantidade de luz adequada. Indico o software: Câmera FV-5. O qual possui versões grátis e paga.
Uma observação a ser feita é que eu não possuo nenhum vínculo com as empresas que produzem os softwares indicados aqui neste artigo. Eu apenas sou um usuário deles.
Este método pode ser usado também para fazer fotografias do Sol e fotografia dos planetas. Para estes últimos dedicaremos um artigo a parte mostrando as técnicas e o processamento das imagens.
É importante também que as lentes da câmera e do telescópio estejam bem limpas, pois isto poderá aparecer nas fotografias. Veja na figura 9 as manchas na fotografia do Sol. Elas são oriundas, devido a sujeira, da ocular do telescópio.
Figura 9: As manchas que aparecem na imagem do Sol tem origem na sujeira da ocular que foi acoplada a câmera.
Assim todo cuidado com o equipamento é pouco. Para fotografias do Sol é necessário que o telescópio esteja equipado com um filtro especial próprio para a visualização do Sol. Veja a figura 10.

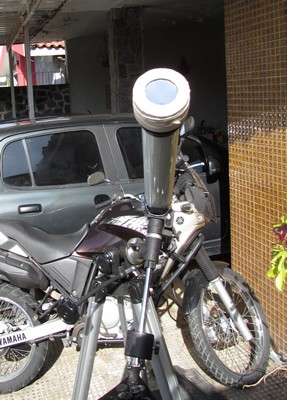

Figura 10: Telescópio com filtro para visualização e fotografia solar.
Observar o Sol sem o equipamento correto pode trazer danos irreversíveis a sua visão bem como causar danos ao seu equipamento. Não me responsabilizo por nenhum tipo de dano causado pelas informações contidas aqui neste artigo.
A seguir algumas fotografias feitas por meio do método afocal:
Figura 11: Júpiter fotografado pelo método afocal com um celular acoplado a uma ocular de 20 mm num telescópio newtoniano de 180 mm de abertura F/8.
Figura 12: Saturno fotografado pelo método afocal com um celular acoplado a uma ocular de 20 mm num telescópio newtoniano de 180 mm de abertura F/8.
Figura 13: Lua fotografado pelo método afocal com um celular acoplado a uma ocular de 22 mm num telescópio newtoniano de 60 mm de abertura F/15.
Figura 14: Detalhes de alguns acidentes lunares fotografado pelo método afocal com um celular acoplado a uma ocular de 12,5 mm num telescópio newtoniano de 60 mm de abertura F/15.
Então, vamos fotografar usando o método afocal?
